供热公司换热站管段式超声波热量表一般选用性价比较高的TDS-100F1系列超声波流量计、热量表
访问窗,，键入MENU1111，进入显示分组，键入ENT，操作▲/+和▼/-进行上下切换分组，再键入ENT进入选中分组。如果需要修改数值，可直接键入数值键然后回车ENT ，也可键入回车ENT 后，再键入数字键，然后再回车ENT 确认。
例如欲输入管道内径参数为219，按键如下：MENU 1111 ENT ，进入分组选择，再按▼/-进入到内径选项，所显示的数值是上次输入的值，直接键入数字键如下: 2   1   9   .ENT


访问选择型窗口，可以查看对应所选择的选择项。如果欲进行修改，必须先键入回车ENT ，这时屏幕左边将出现“>”，表示进入可修改选择状态。使用者可使用▲/+和▼/- 键移出所要的选择值后，键入ENT键确认。如管道的材质是不锈钢，键入MENU 204 ENT进入204号窗口，键入ENT ，进入修改状态。这时可使用▲/+和▼/- 键移出 “1. 不锈钢”选项，键入ENT 键确认。


一般情形下，如果想进行“修改”操作，必须先键入ENT 键（数字型窗口可以省掉）如果出现键入ENT键后，不能进入修改状态的情况，是不可修改的数据（纯显示型）。


2.3  窗口简介

超声波流量计的特色是全部使用窗口操作，采用分组显示方法，可以选择不同的窗口显示。
窗口主要分组为：流量热量显示、参数设置与调试、输出输入设置、流量修正设置、热量计量设置
。其各个分组说明如下：
1.流量显示：用于显示窗口，显示瞬时流量、正累积流量、负累积流量、净累积流量、瞬时流速、供回水温度、日期时间等。
2. 参数设置与调试：设置传感器类型，管道外径、管壁厚度、流体种类、探头类型、探头安装方法等参数，显示安装距离、信号、传输时间比等。
3. 输出输入设置：RS485、4-20mA、OCT输出的设置；4-20mA输入的设置。
4. 流量修正设置：阻尼、低流速切除值、静态置零、手工零点、仪表因子等设置。
5. 热量计量设置。
还有一些窗口分组是有关硬件调试操作的，只用于厂家调试。

2.4 3  怎样使用

3.1  判断流量计工作是否正常

> M1111->参数设置分组
> M220: 如果Q>80, 97%<T<103%，M221信号强度>40，则仪表第一声道正常工作

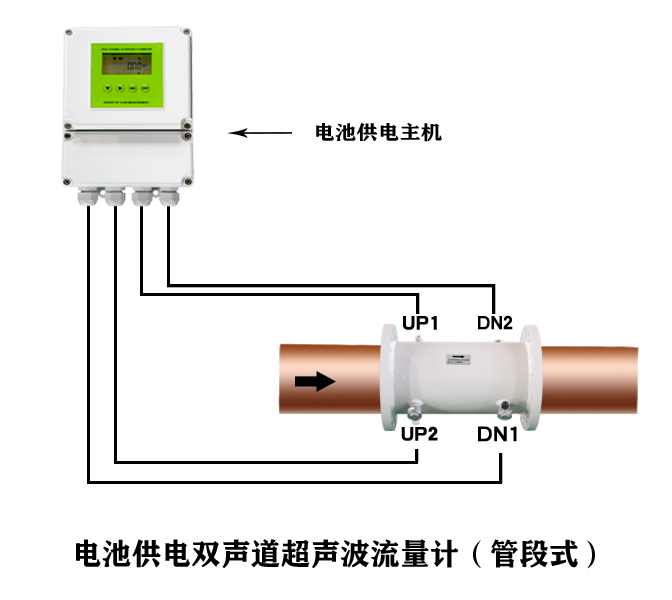

> M230: 如果Q>80, 97%<T<103%，M231信号强度>40，则仪表第二声道正常工作

3.2 怎样实现流量累积器清零

累积流量清出需要密码，密码请同生产厂家联系。

3.3 怎样恢复出厂设置

使用M9999可以恢复出厂设置，但用户标定系数网络地址等项目会保留用户所输入的值。

3.4 怎样使用阻尼器稳定流量显示

阻尼器的作用是稳定流量显示，其本质是一节滤波器，进入流量修正分组键入M400号窗口中输入时间常数。常数越大越稳定。但太大时会造成测量显示滞后太大，数值显示太迟钝，特别是当实际流量变化剧烈时，造成所显示的流量值不能及时跟随实际流量的变化。所以一般情形下，该值取较小的值，一般取3~10秒。
该窗口属于数据型输入窗口，操作方法是进入此窗口后，直接输入时间常数，键入ENT确认。
