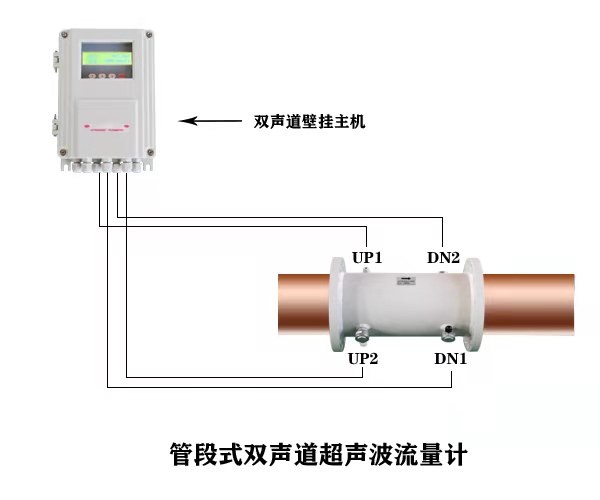

大连海峰伟业TDS-100F1系列超声波流量计传感器类型分为外夹式、插入式和管段式三种类型
用户自备外缚传感器参数及其输入
用户自备的外缚式超声波传感器具有4个物理参数。分别是声楔角度、声楔材料声速（单位m/s）、两只传感器紧靠一起时超声波束中心间距（单位mm）、以及单只传感器的声楔超声波延迟时间（单位微秒）。
这四个参数在M23菜单中输入。并且也可以固化到机内FLASH存储器中，便于永久使用。
§5.9 通电
TDS-100系列超声波流量/热量计通电后，首先运行自我诊断程序，如存在故障，则显示相应的错误信息（参见“七 故障解析”）。诊断后，机器将按使用者上次所输入的参数进行工作。
键盘操作并不影响测量的进行，因为TDS-100内部采用了分时技术进行并行处理。测量、运算、键入、显示、打印、串行口操作、输入输出等都称为“事件”，各事件之间是相互独立的。例如使用者修改日期时间将丝毫不影响与日期时间无关的其他任务。
通电时，如果机器已经安装好，从M01窗口可以看到机器正在调整放大器增益，显示器左上角显示S1，S2，S3，S4四个步骤后，机器自动进入正常的测量状态，显示器左上角显示“*R”字样。
如果是第一次使用或是在新的安装位置安装，需要输入新安装位置的管道参数。当使用者改变了参数或移动传感器后，机器将自动重新计算调整，按使用者新输入的参数进行工作。
TDS-100系列超声波流量/热量计工作时能够同时完成所有的任务，不论在哪一个显示窗口上，测量、输出等任务是照常进行的。
每次上电后自动进入上次断电前所在的显示窗口。
§5.10 检查安装
检查安装是指检查传感器安装是否合适、是否能够接收到正确的、足够强的、可以使机器正常工作的超声波信号，以确保机器长时间可靠的运行。通过检查接收信号强度、总传输时间、时差以及传输时间比，可确定安装点是否最佳。
安装的好坏直接关系到流量值是否准确、流量计是否能长时间可靠的运行。虽然大多数情况下，把传感器简单地涂上耦合剂贴到管壁外，就能得到测量结果，这时还是要进行下列的检查，以确保得到最好的测量结果并使流量计长时间可靠的运行。
§5.10.1 信号强度
信号强度（M90中显示）是指上下游两个方向传感器接收信号的强度。TDS-100系列信号强度使用00.0-99.9的数字表示相对的信号强度。00.0 表示收不到信号；99.9 表示最大的信号强度。
安装时应尽量调整传感器的位置和检查耦合剂是否充分，确保得到最大的信号强度。系统能正常工作的条件是两个方向上的信号强度大于60.0。当信号强度太低时，应重新检查传感器的安装位置、安装间距以及管道是否适合安装或者改用Z法安装。
一般情况下，信号强度越大，测量值越稳定，就越能长时间可靠的运行。
§5.10.2 信号质量(Q值)
信号质量简称Q值（M90中显示）是指接收信号的好坏程度。TDS-100系列使用00-99的数字表示信号质量。00表示信号最差；99表示信号最好，一般要求在60.0以上。
信号质量差的原因可能是干扰大，或者是传感器安装不好，或者使用了质量差、非专用的信号电缆。一般情形下应反复调整传感器，检查耦合剂是否充分，直到信号质量尽可能大为止。
§5.10.3 总传输时间、时差
窗口M93中所显示的“总传输时间、时差”能显示安装是否合适，因为流量计内部的测量运算是基于这两个参数的，所以当“时差”示数波动太大时，所显示的流量及流速也将跳变厉害，出现这种情况说明信号质量太差，可能是管路条件差，传感器安装不合适或者参数输入有误。
在通常情况下，时差的波动应小于±20％。但当管径太小或流速很低时，时差的波动可能稍大些。
§5.10.4 传输时间比
传输时间比用于确认传感器安装间距是否正确。在安装正确的情况下传输比应为100±3。传输时间比可以在M91中进行查看。
当传输比超出100±3的范围时，应检查参数（管外径、壁厚、管材、衬里等）输入是否正确、传感器的安装距离是否与M25中所显示的数据一致、传感器是否安装在管道的同一轴面上、是否存在太厚的结垢、安装点的管道是否椭圆变形等。
§5.10.5 安装时注意的问题
1) 输入管道参数必须正确、与实际相符，否则流量计不可能正常工作。
2) 安装外缚式传感器时要使用足够多的耦合剂把传感器粘贴在管道壁上，一边察看主机显示的信号强度和信号质量值，一边在安装点附近慢慢移动传感器直到收到最强的信号和最大的信号质量值。管道直径越大，传感器移动范围越大。然后确认安装距离是否与M25所给传感器安装距离相吻合、传感器是否安装在管道轴线的同一直线上。特别注意钢板卷成的管道，因为此类管道不规则。如果信号强度总是0.00字样说明流量计没有收到超声波信号，检查参数（包括所有与管道有关的参数）是否输入正确、传感器安装方法选择是否正确、管道是否太陈旧、是否其衬里太厚、管道有没有流体、是否离阀门弯头太近、是否流体中气泡太多等。如果不是这些原因，还是接收不到信号，只好换另一测量点试试，或者选用插入式传感器。
3) 确认流量计是否正常可靠的工作：信号强度越大、信号质量Q值越高，其显示的流量值可信度越高，流量计越能长时间可靠的工作。如果环境电磁干扰太大或是接受信号太低，则显示的流量值可信度就差，长时间可靠工作的可能性就小。
4) 安装结束时，运行流量计M26号窗口将参数固化后，将仪器重新上电，并检查结果是否正确。
