超声波流量计管段式传感器的安装方法

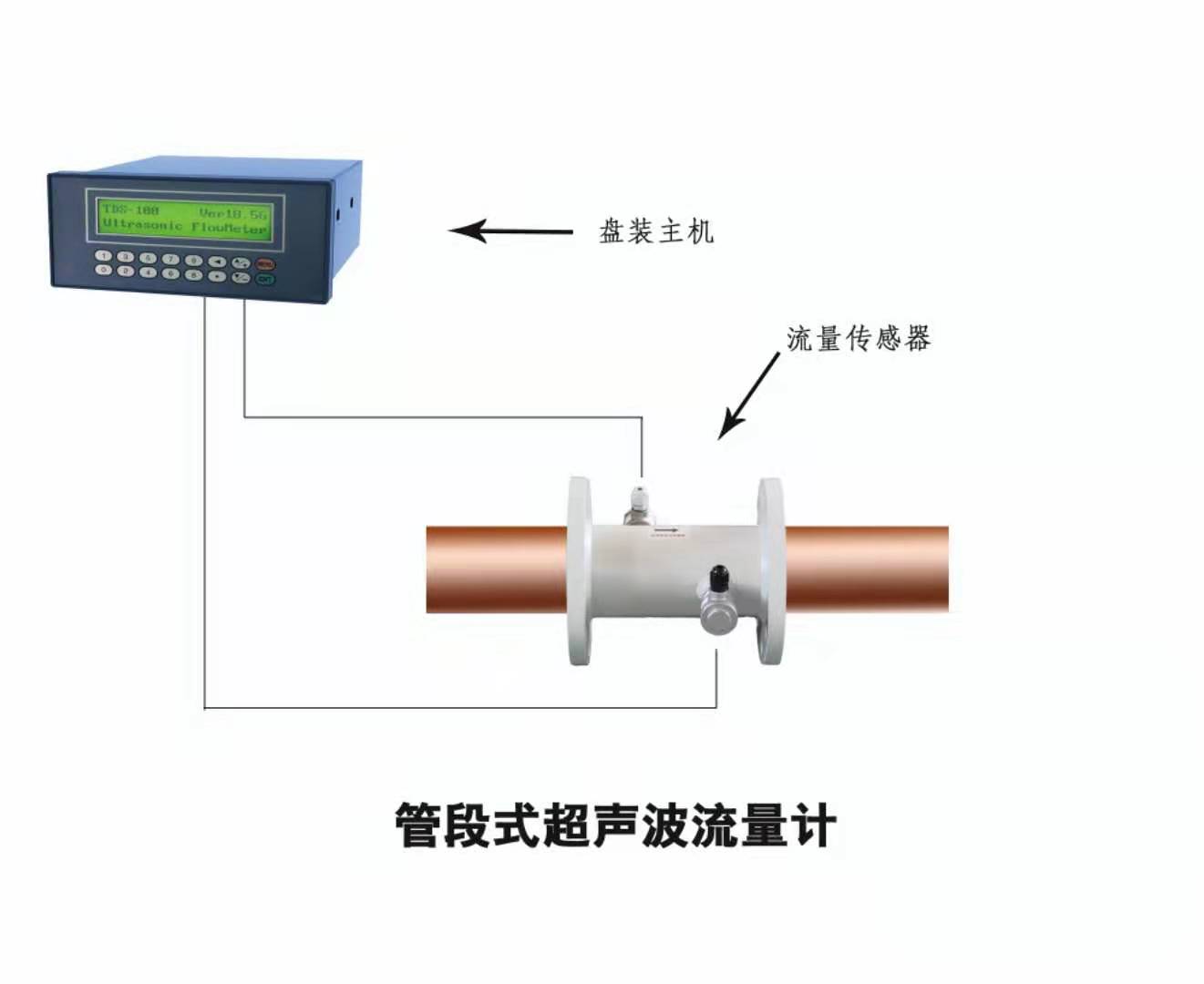

新一代TDS-100系列超声波流量计/热量计的标准管段式传感器具有测量精度高、安装简单等特点。根据现场情况，用户需提前向厂家订做，并提供实际管道参数，厂家出厂前将参数置入机器内，现场安装就无需输入参数，只需选好安装点断管焊接法兰连接即可。
在菜单M23中，用户如果选择使用π型管道、标准管段传感器，机器会提醒你输入4个有关传感器的物理参数。这四个参数分别是传感器安装角度、传感器间直线距离、静止状态液体长度、传感器延迟时间。
这四个参数的含义见下图所示

超声波流量计管段式传感器安装角度是指传感器轴线和管道轴线之间的夹角。一般π型管道此数值取0度。对于水表传感器取45度或其它数值。
传感器间直线距离是指两只传感器最前端面之间的直线距离。单位是毫米。
静止状态液体长度是指当两只传感器之间流体总是处于静止状态的那部分的长度。一般地，当传感器之间距离小于进出口之间的距离时，此数值取0毫米。当传感器之间距离大于进出水口之间的距离时，静态液体长度就是传感器间距与进出口间距之差值。如果当传感器之间距离小于进出水口之间的距离，静止状态液体长度总取0。
传感器延迟时间是指单只传感器自身的超声波传播时间，单位是微秒。
对于标准管段传感器传感器，一般地静态液体长度取0。
