电池供电超声波流量计有什么特点呢
发表日期:2020-11-18 09:27

大连海峰电池供电超声波流量计主要性能指标

项目 性能,参数






精 度 1.0
重 复 性 0.2%
流速范围 0 m/s ~ ±12 m/s(qt=0.3m/s
测量原理 超声波传播时差原理,32位CPU工作,8字节双浮点运算。
测量周期 1s. (每秒20次,每个周期采集128组数据)。
显    示 四行液晶显示。
操   作 4按键输入。
输   入 2路二线制PT1000铂电阻输入回路,可实现热量计量功能
输    出 数据接口:标准隔离RS-485接口,MODBUS协议。
其他功能 记忆日、月、年累积流量。
故障自诊断功能;网络工作方式等。
传 感 器 外夹式
中型标准M2型,适用于管径DN50~DN700mm
大型标准L2型,适用于管径DN300~DN6000mm
插入式:测量管道材质不限(可焊接、不可焊接都可以)适用于管径DN80以上。

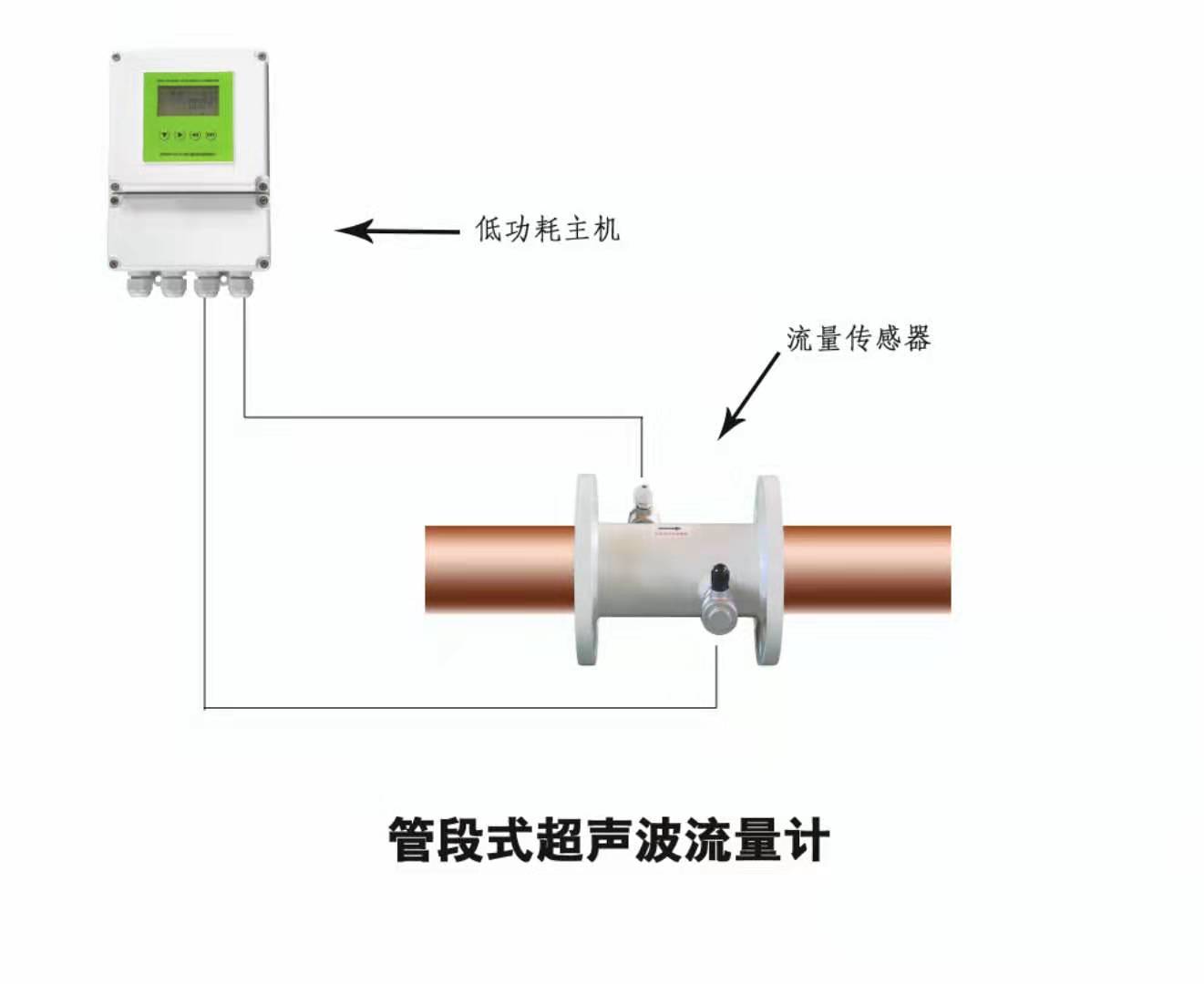

标准管段式:适用于管径DN80-DN1000。
电缆长度 可加长至20m(超过此长度请同厂家联系)。
管道 衬   材 钢、不锈钢、铸铁、硬质塑料、水泥管等一切质地密致管道,允许有衬里。
内   径 15mm - 6000mm。
直管段长度 上游≥10D,下游≥5D,距泵出口处≥30D。


种   类 水、海水、酸碱液、食物油、汽、煤、柴油、原油、酒精、啤酒等能传播超声波的均匀液体。
浊  度  小于20000PPM,没有气泡。
流   向 正反双向计量。
工作环境 温   度 主 机:-10-70℃ (大于此温度范围要求请与厂家联系)
传感器:管段式,-40℃ ~ +160℃,
插入式,-40℃ ~ +160℃,
外夹式, 0℃ ~ +110℃
湿   度 主机:85%RH
探头:灌胶后,可浸水工作,水深≤3米。
防护等级 主机IP65;
传感器IP68(灌胶后)。
电    源 锂电池和DC8-36V ,锂电池使用寿命5年。


2  测量主机显示及操作说明

 2.1  供电电源

TDS-100型超声波流量计主机可支持锂电池供电和DC8-36V,锂电池使用寿命5年。

2.2  键盘输入与操作

操作面板由4键键盘构成。

窗口显示分为五组:(1)流量热量显示;(2)参数设置与调试;(3)输出输入设置;(4)流量修正设置;(5)热量计量设置;
