大连海峰超声波流量计 输入输出回路及其使用

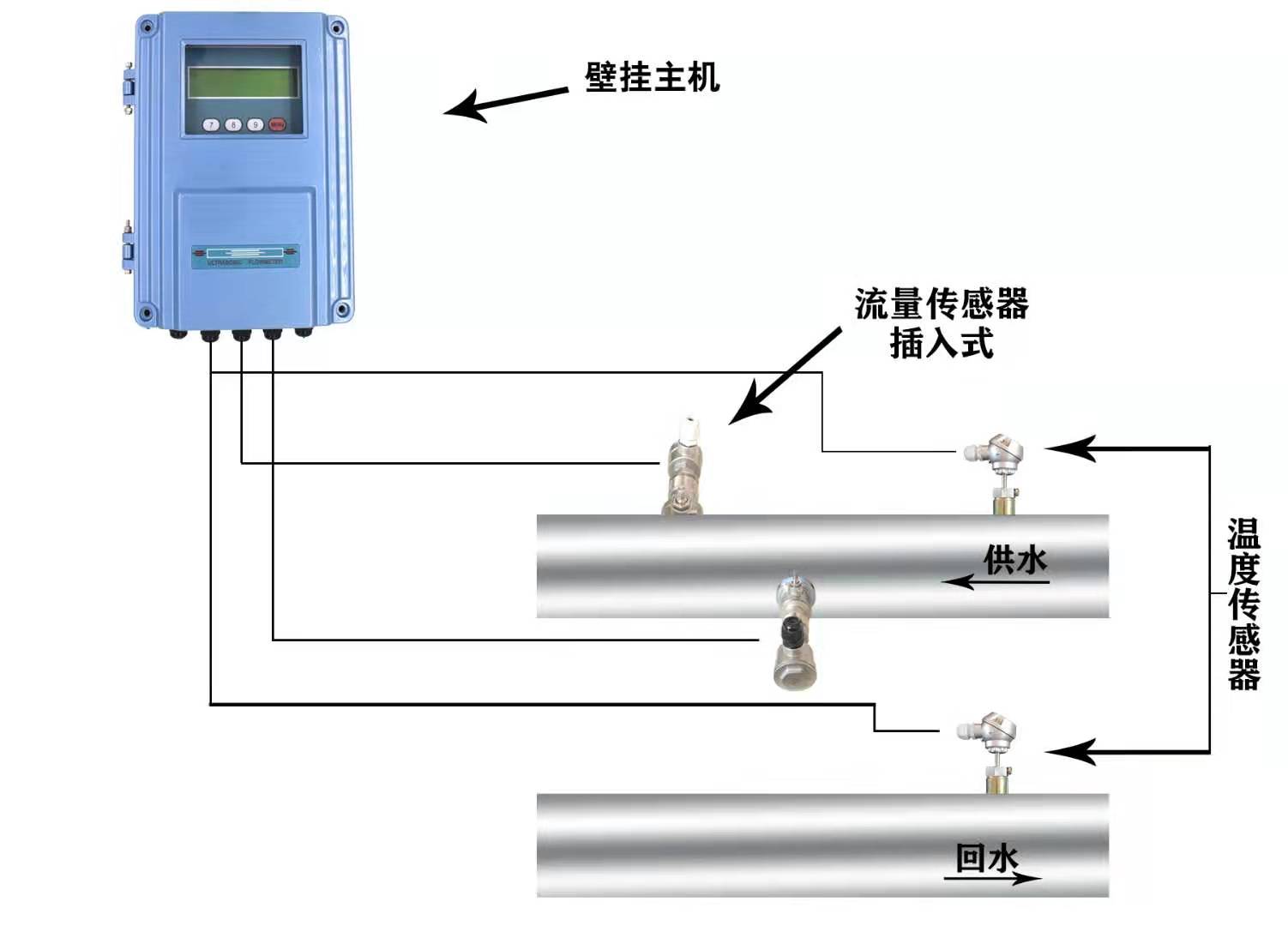

新一代TDS-100系列超声波流量计/热量计可以将定时打印的数据通过串行口输出， 数据定时输出功能可设定输出内容、开始时间、间隔时间和持续时间。
使用串口或并口键盘首先进入50号窗口。先选择“开(ON)”，然后按顺序选择输出内容(共15项)，欲输出的内容键入          后，输出选择“开(ON)”，不输出的内容选择“关(OFF)”。
输出时间在51窗口中输入。参见“第四章”中窗口50、51说明。
在52号窗口中键入        后，通过        或  ▼  选择“0.输至内部串行总线”或“1.输出至串行口”。“输至内部串行总线”指通过内部串行总线输出，“输出至串行口”指通过隔离RS485口输出。

怎样使用4-20mA电流环输出
TDS-100系列超声波流量计/热量计的电流环输出精度优于0.1%，完全可编程，并可设置为4~20mA和0~20mA等多种输出模式，使用窗口M55进行选择。参见 “第四章”中窗口M55说明。
使用串口或并口键盘在窗口M56中输入4mA代表的流量值，在窗口M57中输入20mA代表的流量值。例如某管道流量范围为0~1000m3/h，则在M56中输入0，窗口M57中输入1000即可。如果流量范围为-1000~0~2000m3/h，不考虑流量方向，可使用20~4~20mA方式(在窗口M55中选择)，在M56中输入1000，窗口M57中输入2000即可；如考虑流量方向，可选择使用0~4~20mA输出方式，当流量方向为负时，输出电流为0~4mA范围内，当流量方向为正时，输出电流在4~20mA范围内，输出方式在窗口M55中选择，在M56中输入“-1000”，窗口M57中输入2000。
使用窗口M58可以验证电流环本身是否已经“校准”，验证的方法是：
键入                              使用        或         键顺序移出“0mA”、“4mA”、“8mA”、“16mA”、“20mA”字样，同时使用精密电流表测量电流环的输出电流，计算两者之间的误差，看是否在容许的误差之内，如不满足，需要对电流环输出重新进行校准。

对模拟输出进行校准前必须先展开硬件调试窗口，展开的方法是：
键入                             ，输入密码“4213068” 再键入     　 展开。展开只在本次通电时间段内有效，断电后自动关闭，密码失效。
键入             　　　　　进入对电流环输出4mA进行校准状态，使用精密电流表测量电流环的输出电流，同时使用         或        键调节所显示的数字的大小，观察电流表电流的大小直到显示4.00时停止调节，即表示已经4mA校准。这时，再键入        进入对电流环输出20mA进行校准状态，方法同4mA校准。
校准结果暂时存放在机内带掉电保护的RAM中。需要使用M26菜单的“1”选项可以储存在内部FLASH中，达到永久记忆的目的。如此操作后即使备用电池移去也不会丢失校准结果。
