超声波流量计信号多少可以正常工作
发表日期:2020-09-18 09:08
大连海峰伟业TDS-100F1超声波流量计检查安装
检查安装是指检查探头安装是否合适、是否能够接收到正确的、足够强的、可以使机器正常工作的超声波信号,以确保机器长时间可靠的运行。通过检查接收信号强度、总传输时间、时差以及传输时间比,可确定安装是否最佳。

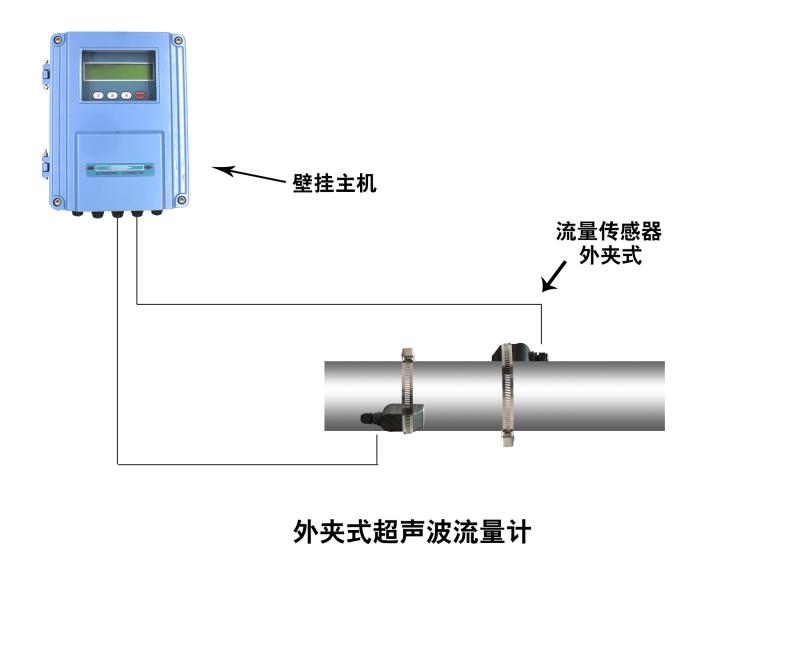

安装的好坏直接关系到流量值的准确,流量计是否长时间可靠的运行。虽然大多数情形下,把探头简单地涂上偶合剂贴到管壁外,就能得到测量结果,这时还是要进行下列的检查,以确保得到最好的测量结果并使流量计长时间可靠的运行。
① 信号强度
信号强度(M90中显示)是指上下游两个方向上接收信号的强度。TDS-100使用00.0~99.9 的数字表示相对的信号强度。00.0 表示收不到信号;99.9 表示最大的信号强度。信号强度越大,测量值越稳定可信,越能长时间可靠的运行。
安装时应尽量调整探头的位置,确保得到最大的信号强度。系统能正常工作的条件是两个方向上的信号强度大于60.0。当信号强度太低时,应重新检查探头的安装位置、安装间距是否适合安装。
② 信号质量(Q值)
信号质量简称Q值(M90中显示)是指收信号的好坏程度。TDS-100使用00~99的数字表示信号质量。00表示信号最差;99表示信号最好,一般要求在60.0以上。
信号质量差的原因可能是干扰大,或者是探头安装不好,或者使用了质量差、非专用的信号电缆。
③ 总传输时间、时差

窗口93中所显示的“总传输时间、时差”能反应安装是否合适,因为流量计内部的测量运算是基于这两个参数的,所以当“时差”示数波动太大时,所显示的流量及流速也将跳变厉害,出现这种情况说明信号质量太差,可能是管路条件差,探头安装不合适或者参数输入有误。
在通常情况下,时差的波动应小于±20%。但当管径太小或流速很低时,时差的波动可能稍大些。
④ 传输时间比
传输时间比用于确认探头安装间距是否正确。在安装正确的情况下传输比应为100±3。传输时间比可以在M91中进行查看。当传输比超出100±3的范围时,应检查参数(管外径、壁厚、管材、衬里等)输入是否正确、探头的安装距离是否与M25中所显示的数据一致、探头是否安装在管道轴线的同一直线上、是否存在太厚的结垢、安装点的管道是否椭圆变形等。
5、安装时注意的问题
① 输入管道参数必须正确、与实际相符,否则流量计不可能正常工作。
② 确认流量计是否正常可靠的工作:信号强度越大、信号质量Q值越高,流量计越能长时间可靠工作,其显示的流量值可信度越高。如果环境电磁干扰太大或是接受信号太低,则显示的流量值可信度就差,长时间可靠工作的可能性就小。
③ 安装结束时,要将仪器重新上电,并检查结果是否正确。
