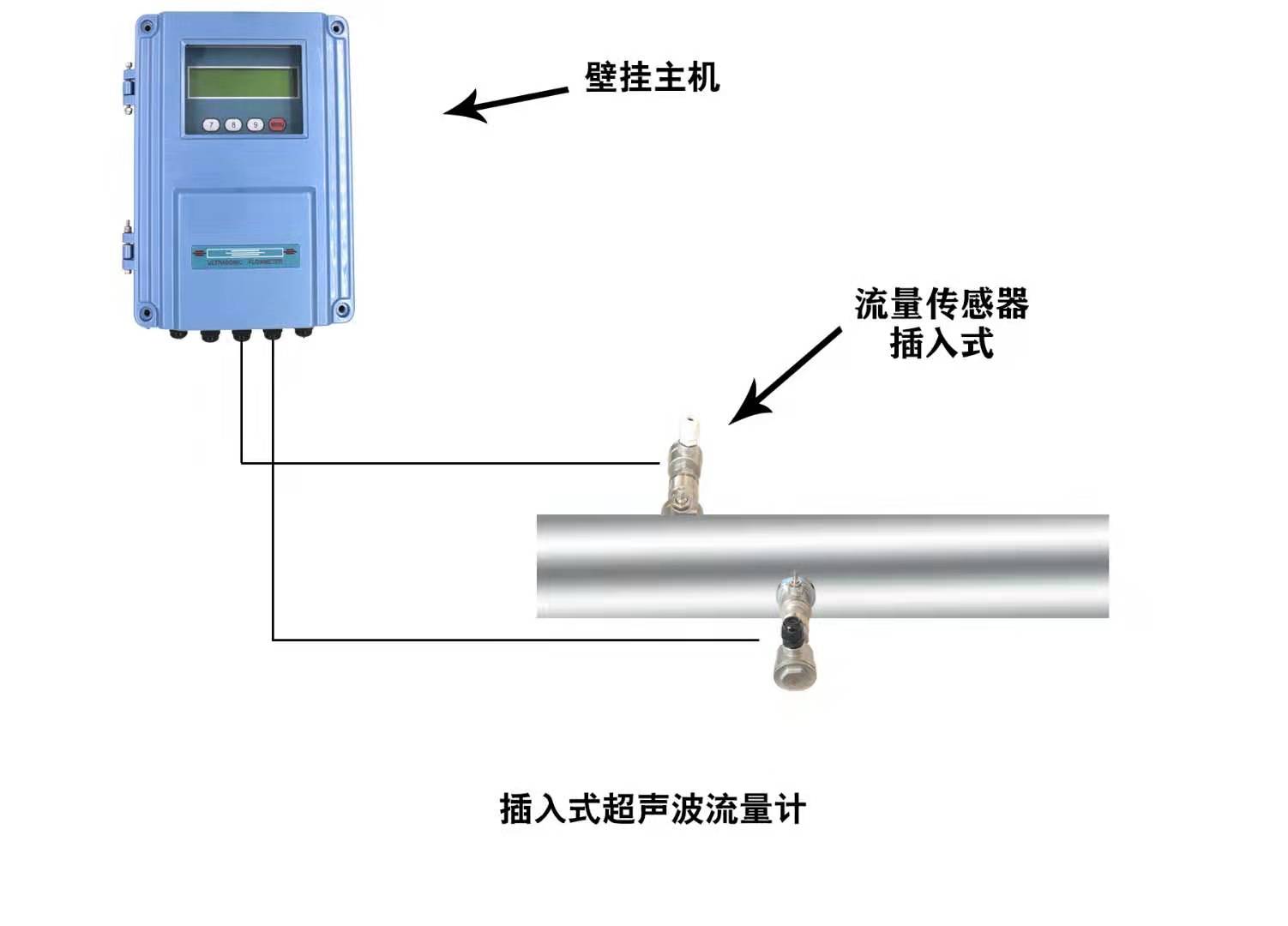

大连海峰伟业外夹式超声波流量计故障解析

TDS-100F1设计了完善的自诊断功能。对发现的问题以代码的形式按时间顺序显示在LCD显示器的右上角。M08菜单则可顺序显示所有存在的故障问题。
对硬件故障一般在每次上电时进行检查，正常工作时能检查到部分硬件故障。对因设置错误或测试条件不合适造成的不能检测问题也能显示出相应的信息，以便用户最快地确定故障及问题所在，并及时按下列两表所提供的方法解决问题。
TDS-100Z 所显示的错误分为两类:一类为电路硬件错误信息，可能出现的问题及解决办法见表1所示。如果上电自检时发现问题，进入测量状态以后，显示器的左上角将显示“* F”。可重新上电，查看所显示的信息，按下表采取具体措施。如果问题继续存在，可与公司联系。
另一类是关于测量的错误信息，详见表2。
问题及解决办法由以下两表给出。

表1. 硬件上电自检信息及原因对策

LCD 显示信息	原  因	解  决  办  法
程序ROM 效验和有误	* 系统ROM非法或有错	* 同厂家联系
数据储存器读写有误	* 内存参数数据有误	*重新上电/同厂家联系
系统数据存储器错误	* 系统存储数据区出错	* 重新上电/同厂家联系
测量电路硬件错误	* 子CPU电路致命错误	* 重新上电/同厂家联系
主频错误! 检查晶振	* 系统时钟有错	* 重新上电/同厂家联系
日期时间错误	* 系统日期时间有错	* 重新设定日期时间。
显示器不显示、或显示混乱、工作不正常等怪现象。	* 连接面板的电缆线接触不良	* 可检查连接面板的电缆线是否接触好。此状态不影响正常计量
按键无反应	* 接插件接触不良	*同上

表２. 工作时错误代码原因及解决办法

代码	M08菜单对应显示	原     因	解  决  办  法
*R	系统工作正常	* 系统正常
*J	测量电路硬件错误	* 硬件故障	* 与公司联系
*I	没有检测到接收信号	* 收不到信号   * 传感器与管道接触不良或耦合剂太少   * 传感器安装不合适   * 内壁结垢太甚       * 新换衬里	* 确保传感器靠紧管道,使用充分的耦合剂 * 确保管道表面干净无锈迹,无油漆，无腐蚀眼使用铁刷子清理管道表面 * 检查初始参数是否设置正确。 * 只能清除结垢或置换结垢管段，但一般情况下可换换测试点，可能另个结垢少的点，机器可能正常工作。 * 等待衬里固化饱和以后再测。
*H	接收信号强度低	* 信号低 * 原因同上栏	* 解决方法同上栏。
*H	接收信号质量差	* 信号质量太差 * 包括上述所有原因	* 同对应问题解决办法
*E	电流环电流大于20毫安 （不影响正常测量如果不使用电流输出，可置之不理。）	* 4-20mA电流环输出溢出超过100%. * 电流环输出设置不对。	* 重新检查设置（参见M56窗口使用说明）或确认实际流量是否太大。
*Q	频率输出高于设定值 （不影响正常测量,如果不使用频率输出，可置之不理。）	* 频率输出溢出120%, * 频率输出设置不对或实际流量太大。	* 重新检查频率输出（参见M66- M69窗口使用说明）设置或确认实际流量是否太大。
*F	见表1所示	* 上电自检时发现问题       * 永久性硬件故障	* 试重新上电，并观察显示器所显示的信息，按前表处理。如果问题仍然存在，与厂家联系 * 与厂家联系。
*G	调整增益正在进行>S1 调整增益正在进行>S2 调整增益正在进行>S3 调整增益正在进行>S4 （该栏显示信息位于M00,M01,M02,M03窗口）	*这四步表示机器正在进行增益调整，为正常测量做准备。 *如机器停在S1或S2上或只在S1，S2之间切换，说明收信号太低或波形不佳。
*K	管道空,M29菜单设置	管道中没有流体或者是设置错误	如果管道中确实有流体，在M29菜单中输入０值

注：出现错误代码 *Q,*E 时并不影响测量，只是表明电流环和频率输出有问题

其它常见问题问答

问：符合安装条件，管道很新，材质也好，怎么接收不到信号？
答： （1）检查传感器连接线是否正确
     （2）检查管道参数是否正确设置，安装方法是否正确，连接线是否接触良好，藕合剂是否涂抹充分，管道中是否充满流体，是否按照机器显示的安装距离安装传感器，传感器安装方向是否错误。
问：管道陈旧，管道内壁结垢严重，测量时接受不到信号或信号太弱，怎么办？
答：1. 确认管道中是否充满流体。
2. 应选用Z法安装传感器（如果管道太靠近墙壁，可在有倾斜角度的管道直径上安装传感器，而不必非在水平管道直径上安装）；
3. 仔细选择管道致密部分并充分打磨光亮，涂抹充分的藕合剂安装好传感器；
4. 分别细心地在安装点附近慢慢移动每个传感器，寻找到最大信号点，防止因为管道内壁结垢或因为管道局部变形导致超声波束反射出预计的区域而错过可接收到较强信号的安装点；
5. 对内壁结垢严重的金属管道可使用击打的办法使结垢部分脱落或裂缝（注意：此方法有时反而因为结垢和内壁之间产生空隙而丝毫无助于超声波的传输）。
问：电流环为什么没有输出电流?
答：本模块使用的是需要环路供电的模拟输出电路结构。电流环部分需要接入一个24V直流电源。接法参见本说明书部分章节。

问：电流环输出电流值怎么好象不对头?
答：1. 检查M55窗口,是否设置了所要求的电流输出方式；
2. 检查M56，M57窗口所设置的电流上下限值是否合适；
3. 重新校正电流环，并使用M49验证。
问：明明管道中有流量，机器也显示“*R”状态，而此时机器显示的瞬时流量却为零，怎么回事？
答：是否在有流体流动的情况下使用了“静态零点设置”（参考M42说明）。如是，使用M43，恢复机器原出厂设置零点。
问：我单位测量现场恶劣，电源电压波动特别大，我担心机器能否真的一天24小时连续工作好几年？
问：新版流量计的信号强度好像“大”些，影响测量吗？
答：同第7版本的流量计相比，是“大”些！这只是表面的现象，因为此值是个相对值。绝不影响测量。实际您会发现新版Q值高，示值很稳定，测量更准确。
