TDS-100管段式超声波流量计技术参数
发表日期:2020-08-31 08:53

项目实施方法与技术措施

1)施工进度计划安排
根据本工程的特点,将整个工程划分为七个阶段:现场察勘→修改施工计划→插入式流量计安装→RTU安装→管段式超声波流量计安装→太阳能电池板及充电控制器的安装→避雷器的安装→设备调试及试验→验收通电。按各阶段的施工特点安排设备材料进场的时间,科学调度劳动力、机械设备及工具,控制计划进度。
本工程分为以下几个步骤组织施工:
1)现场勘察、测量、放线
2)人员、设备进场
3)货物、原材料采购、进场、存货
4)水电进场临时配电箱安装
5)插入式超声波流量计的安装
6)流量计配套RTU的安装
7)通电调试流量计和RTU
8)管段式超声波流量计的安装
9)太阳能电池板及充电控制器的安装
10)避雷器的安装
11)RTU的安装
12)管段式超声波流量计的调试
13)避雷器的调试
14)综合调试RTU,超声波流量计,避雷器
15)质量二次检测
16)施工现场清理
17)甲方组织现场验收、交付使用


9.3.2设备安装方法及注意事项

1)安装说明

2.1.1 安装前请检视机体各部零件是否齐全,若因搬运中短缺或受损时,请立即通知本公司,将马上补全或派员处理。
2.1.2 安装地点宜选干燥通风,装卸及保养便利之场所。
2.1.3 安装基础须平直,水平,使共同底座能平均安置于基础台,以免底座承受变形之应力。
2.1.4 埋设基础螺丝时,须等水泥硬化后,共同底座与基础没有间隙才可锁紧基础螺丝。
2.1.5 检查设备是否水平,联轴器 (皮带轮) 是否对正,皮带的紧度是否适中,设备与基础台是否稳固。
2.1.6 设备安装位置距液面愈近愈好。
2.1.7 管接合处应确实锁紧,入口管的外部不宜外加荷重致使管路弯曲。
2.1.8 联轴器之检查要领∶联轴式设备一般以挠性联轴器传动,设备与马达之中心线角度必需正确,以避免联轴器之不正常损坏及噪音震动。

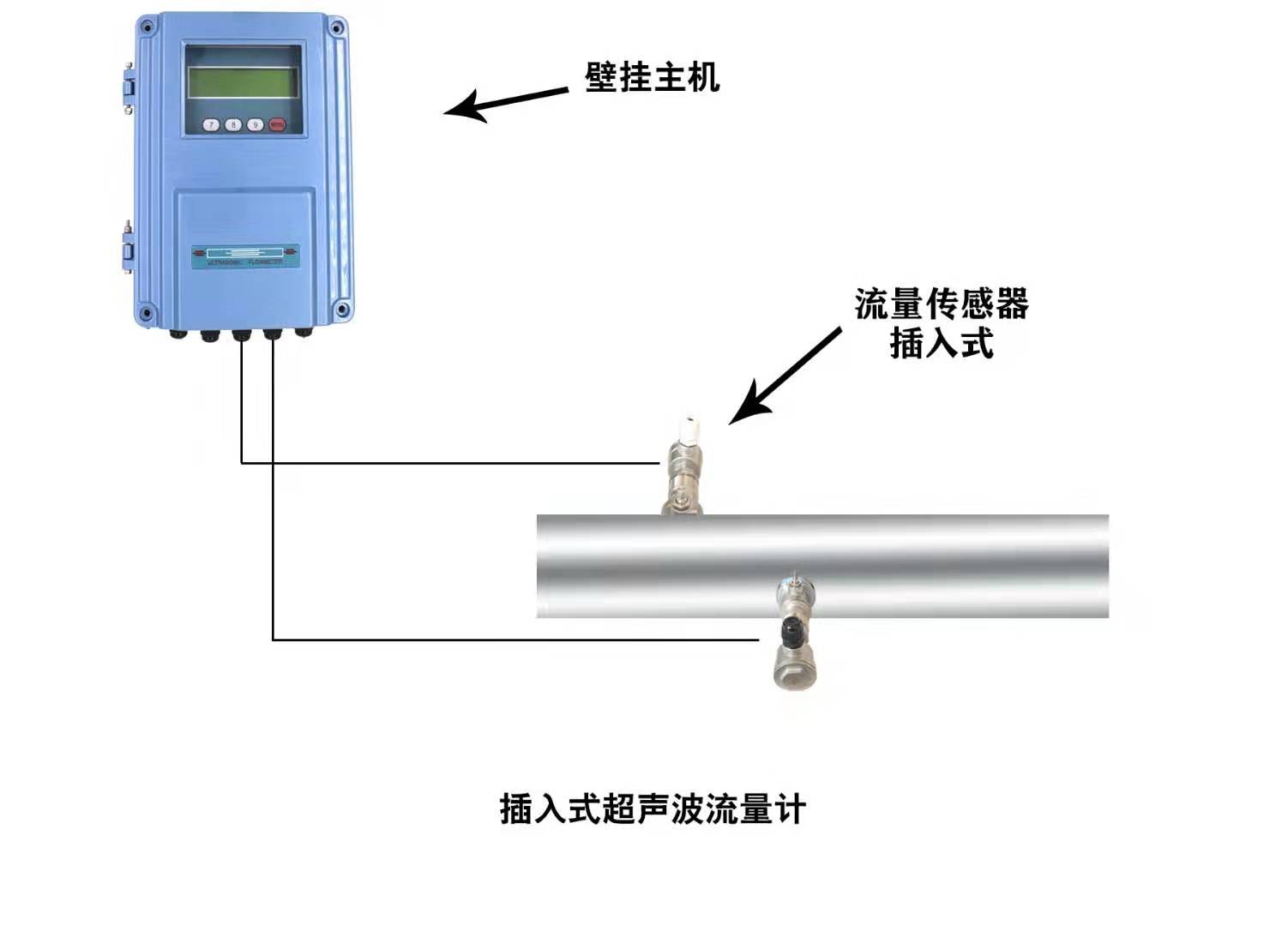

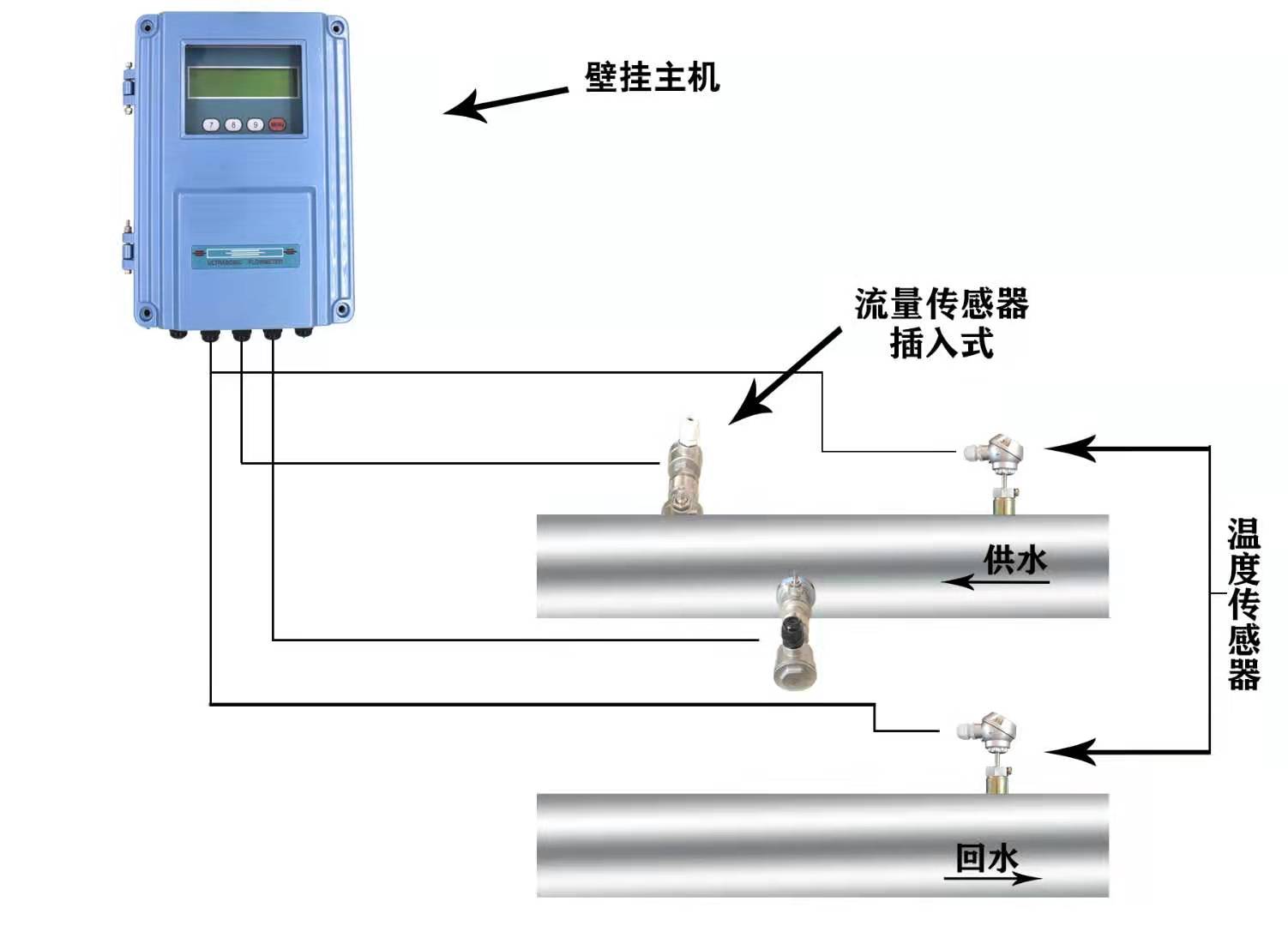

2)插入式超声波流量计

传感器安装上游直管段不低于5D(D表示管径),下游直管段不低于2D
安装方式如下:
1)垂直安装时,传感器插入管道时应与管道断面的垂直直径夹角小于5°,适用于测量管道振动小的清洁介质。
2)倾斜安装时,其传感器的轴线与被测管道的轴线夹角为45°,适用于大管径且测量介质中含有其它杂质的液体流量测量,该安装方式水阻小,不宜缠挂。
传感器插入点就安装在插入到管道内壁为管道的1/4处。

3)传感器的安装


1)清理被测管安装底座的焊渣和毛刺。
2)关掉上游流量控制阀门或采用低压供水。
3)将球阀安装到安装底座上,注意球阀的长空腔向上,检查球阀是否能全开、全关,将压紧螺纹座、压紧螺母和橡胶密封圈安装到球阀上,松开定位螺母,将传感器插入杆通过球阀插入被测管道,同时应注意传感器方向标志杆指向应和流体流向一致。传感器与RTU之间采用RVVP屏蔽线缆,置于镀锌管内予以保护。

4)管段式超声波流量计的安装

1、水表的安装必须符合GB/T 778.2的安装要求。
2、建议在智能水表前加装过滤器,并在过滤器前安装阀门,方便检修清理过滤器。
3、安装前请先冲洗管道防止管道内有麻丝、砂石等杂物,以免造成水表故障。
4、安装时不要扳动、转动、碰击管道内部零部件,避免磕碰表体。
5、安装时必须留有足够的检修空间,必须按照管段上流量指示箭头方向安装。
6、智能水表与管道连接时用力不易过大,以免损坏表体,造成漏水。
7、安装过程不要剧烈敲击表壳或者引起强烈震动,以免损坏设备。
