超声波流量计工作原理与安装调试
发表日期:2021-08-19 09:06

1、大连海峰超声波流量计工作原理

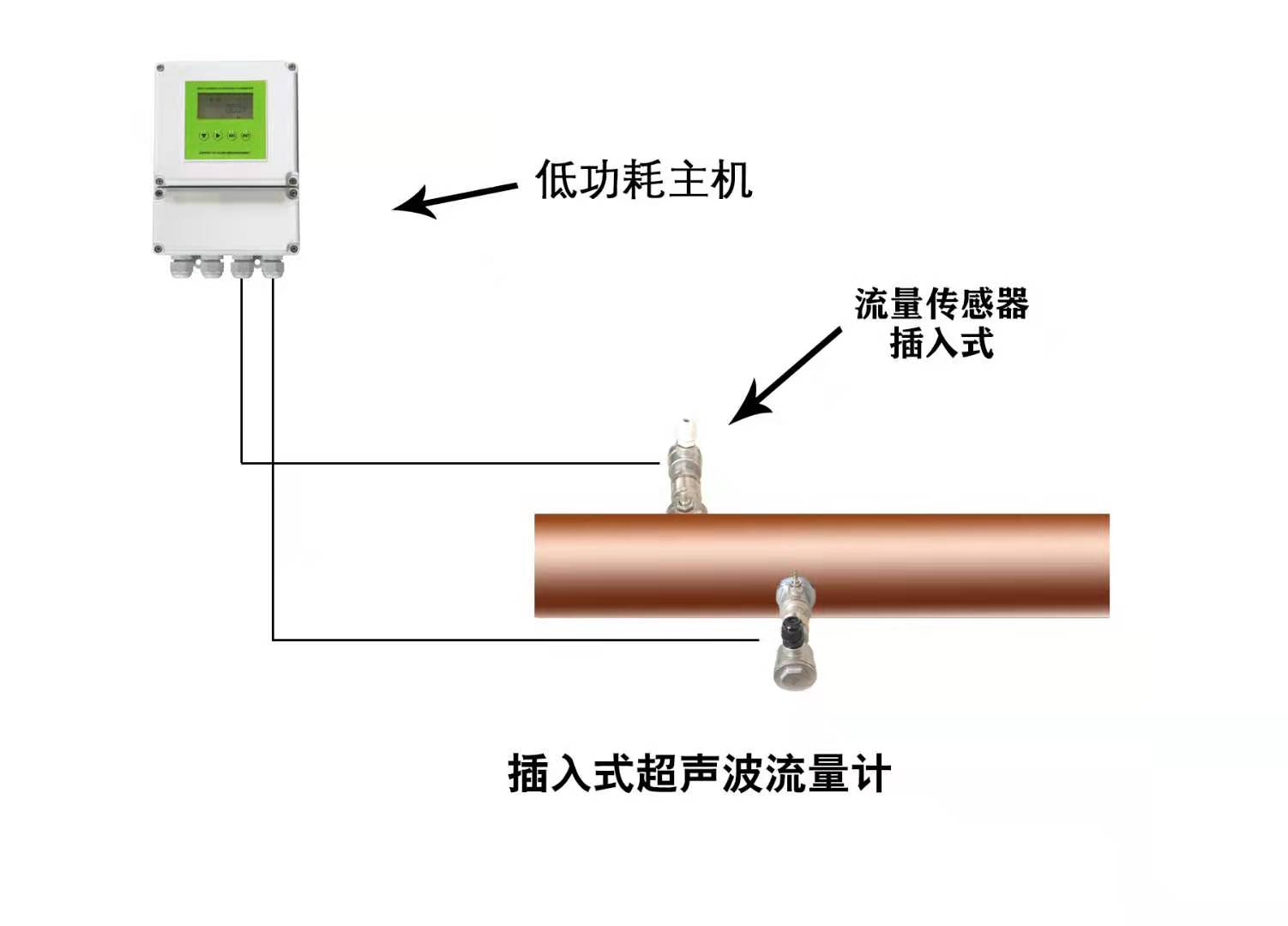

一套完整的大连海峰超声波流量计由超声波发生器、超声波接纳器、电子线路、流量显现、累计体系等结构一起组成。超声波流量计测流原理如图1所示。



从图1中可以看出,大连海峰超声波流量计测流的首要原理是:经过检测流体流动对超声波形成的影响来对流量进行丈量,首要利用了时差法。先用换能器1发射超声波,经过途径壁1、流体、途径壁2后,被另一侧的换能器2接纳到。同时,换能器也相同发射同频率超声波,经过途径壁2、流体、途径壁1之后,被换能器1接纳。但由于流速的存在,使得二者接纳的时刻不同,存在一定的时刻差,经过时刻差,就可以获知流速,然后到具体的流量值。





2、大连海峰超声波流量计装置调试



大连海峰超声波流量计装置调整首要触及以下内容:



1)换能器装置。要先定位换能器装置的具体方位,在调水工程途径两侧精确定位适合换能器装置的方位,多采用激光经纬仪进行定位,确保换能器和调水渠中心线成45°夹角。换能器装置完成后,还要结合调水工程实践情况,确定装置参数,如声路长、声路角、水位计高程等。



2)主机装置。超声波流量计主机装置的关键在于确保超声波信号电缆和电源线可以精确衔接。尤其是在信号电缆铺设时,两个端头要做好标记,防止发生错接和混接。



3)体系调试。首要,输入超声波流量计实测装置参数;然后,在调水途径有水的情况下,经过流量计进行自检,查看每个声路的实践工作情况,在静水状态下查看一次,动水状态下再查看一次,确保静水状态下水流测值为0,间接查看流量计的精确性;最后,查看超声波流量计输出参数,假如一切到达规划要求,就可以正常使用。
