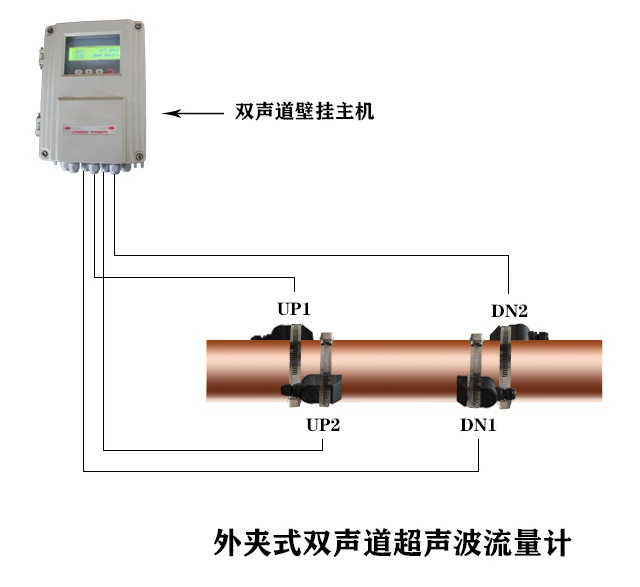

TDS-100超声波热量表铂电阻的接线方式
发表日期:2021-01-21 09:00
管段式超声波热量表PT100电阻的接线
对于TDS12,供水回路温度传感器的供电端和信号端分别连接在接线端子J8上的81、82号接线柱上,请注意81、82号接线端子线路板上有标志 EXC1,T1。回水回路温度传感器的供电端和信号端分别连接在接线端子J8上的85、84号接线柱上,请注意85、84号接线端子线路板上有标志 EXC2,T2。两只电阻的地端一起连接到J8的83号接线端子上,线路板上有标志“GND”。
对于TDS13/TDS15,供水回路温度传感器的供电端和信号端分别连接在上面的接线端子TX1、T1上;回水回路温度传感器的供电端和信号端分别连接在接线端子TX2、T2上,两支电阻共地,接到线路板的“GND”端子上。
在延长连接温度传感器时,请注意要尽可能采用线径较粗的导线,并且要保证所有连接温度传感器的三根导线是完全一样的同一种规格的导线。
请注意,测温电路部分和流量测量电路部分是共地的。

管段式超声波热量表 有关温度测量的一些菜单说明
M84 选择温度测量所使用的单位。
M85 选择温度信号是从T1、T2 还是从AI3、AI4输入(默认T1,T2)。
M86 选择使用焓差法还是使用温差法(默认焓差法)
M87 热量累积器开关
M88 设置热量累积时的累积器倍乘因子,即定义累积器的范围。
M89 显示当前温差,并能设置热量累积时的温差灵敏度。通过设置一个合适的温度灵敏度值,可以使累积器在温差很低的时候不进行累积,从而避免低温差下的错误累积。低温差灵敏度出厂时一般设定为0.1℃。
M06 显示当前T1、T2两路输入的温度值及其等效电阻值。
M95 显示当前正负热量累计器的内容。
M-8,M-9,M-A,M-B四个菜单用于温度测量系统的标定。
